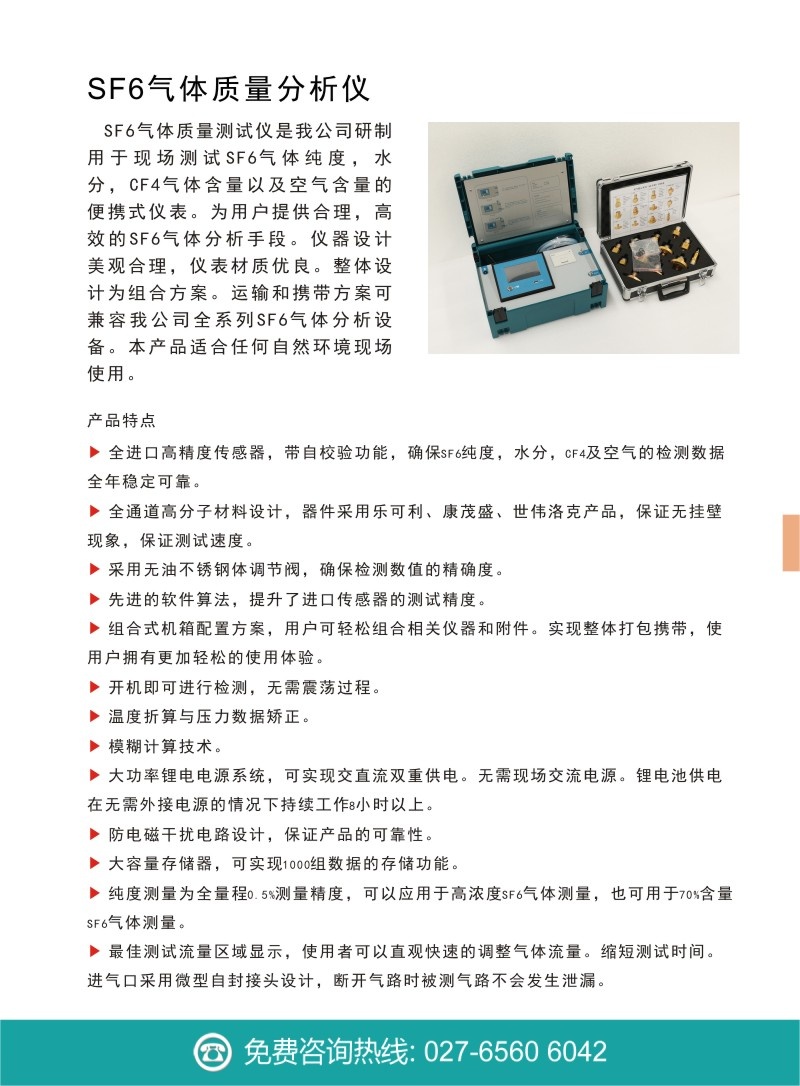

概述

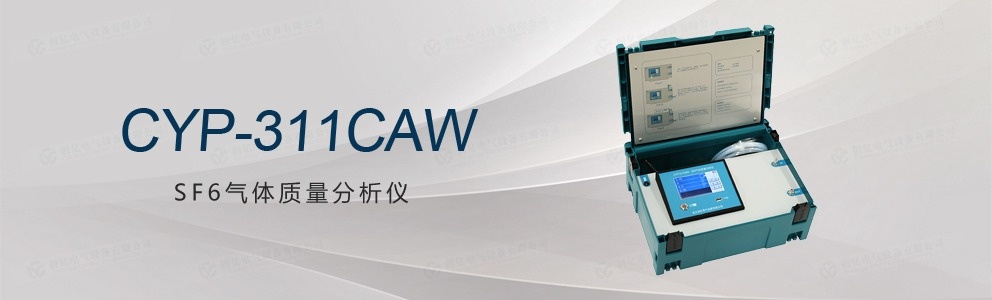

CYP-311CAW SF6氣體質量測試儀是我公司研制用于現場測試SF6氣體純度，水分，CF4氣體含量以及空氣含量的便攜式儀表。其核心器件采用歐洲傳感器公司生產的紅外原理（NDIR）SF6氣體純度測試傳感器用于測試SF6氣體的純度，芬蘭維薩拉生產的阻容傳感器作為微量水分分析傳感器，德國Smartgas公司生產的紅外原理（NDIR）傳感器作為SF6氣體分解物CF4氣體測試的感應原件，空氣傳感器采用itg技術，配合意法半導體專業硬件芯片及優秀的軟件算法，誕生了我公司全新一代的SF6氣體質量測試儀。

CYP-311CAW SF6氣體質量測試儀為用戶提供合理，高效的SF6氣體分析手段。儀器設計美觀合理，儀表材質優良。整體設計為組合方案。運輸和攜帶方案可兼容我公司全系列SF6氣體分析設備。本產品適合任何自然環境現場使用。

技術特點

1. 全進口高精度傳感器，帶自校驗功能，確保SF6純度，水分，CF4及空氣的檢測數據全年穩定可靠。

2. 全通道高分子材料設計，器件采用樂可利、康茂盛、世偉洛克產品，保證無掛壁現象，保證測試速度。

3. 采用無油不銹鋼體調節閥，確保檢測數值的精確度。

4. 先進的軟件算法，提升了進口傳感器的測試精度。

5. 組合式機箱配置方案，用戶可輕松組合相關儀器和附件。實現整體打包攜帶，使用戶擁有更加輕松的使用體驗。

6. 開機即可進行檢測，無需震蕩過程。

7. 溫度折算與壓力數據矯正。

8. 模糊計算技術。

9. 大功率鋰電電源系統，可實現交直流雙重供電。無需現場交流電源。鋰電池供電在無需外接電源的情況下持續工作8小時以上。

10. 防電磁干擾電路設計，保證產品的可靠性。

11. 大容量存儲器，可實現1000組數據的存儲功能。

12. 純度測量為全量程0.5%測量精度，可以應用于高濃度SF6氣體測量，也可用于70%含量SF6氣體測量。

13. 最佳測試流量區域顯示，使用者可以直觀快速的調整氣體流量?？s短測試時間。

14. 進氣口采用微型自封接頭設計，斷開氣路時被測氣路不會發生泄漏。

技術指標

（一）SF6純度檢測部分：

1. 測量方式：紅外（NDIR）測量原理（歐洲傳感器公司NDIR系列傳感器）

2. 使用環境溫度：-20℃~+60℃

3. 測量范圍：0~100%

4. 響應時間[90％]60s

5. 測量誤差：優于±0.5%FS

6. 重復性誤差：±0.5%

7. 分辨率：0.01%

8. 顯示單位：%

（二）SF6微量水分檢測部分：

1. 測量方式：阻容測量原理（芬蘭維薩拉DMT系列傳感器）

2. 使用環境溫度：-20℃~+60℃

3. 測量范圍：-80℃~+20℃（當露點溫度低于0℃，傳感器輸出為霜點）

4. 響應時間63％[90％]

+20→-20℃Td5s[45s]

-20→-60℃Td10s[240s]

5. 測量誤差：優于±1℃

6. 重復性誤差：±0.5℃

7. 分辨率：0.01℃

8. 顯示單位：℃，ppm，℃P20（帶有環境20℃的露點換算值）

（三）CF4氣體檢測部分：

1. 測量方式：紅外（NDIR）測量原理（德國Smartgas公司NDIR系列傳感器）

2. 使用環境溫度：-20℃~+60℃

3. 測量范圍：0-1000PPmv

4. 測量誤差：±5PPmv（FS）

5. 重復性誤差：±2PPmv

6. 分辨率：0.1PPmv

7. 顯示單位：PPmv

（四）Air空氣檢測部分：

1. 測量方式：氧化鋯（德國itg公司NDIR系列傳感器）

2. 使用環境溫度：-20℃~+60℃

3. 測量范圍：0-100%

4. 測量誤差：±0.5%（FS）

5. 重復性誤差：±0.2%

6. 分辨率：0.01%

7. 顯示單位：%

（五）其他

1. 氣體流量：400~600ml/min

2. 流量顯示：0~1000mL進口數字流量計

3. 樣氣壓力：≤1MPa

4. 環境濕度：90%RH

5. 測量數值影響：壓力與流量無影響

6. 電源：交直流兩用（8小時以上的電池使用時間）、

交流時：220VAC±10%50Hz
