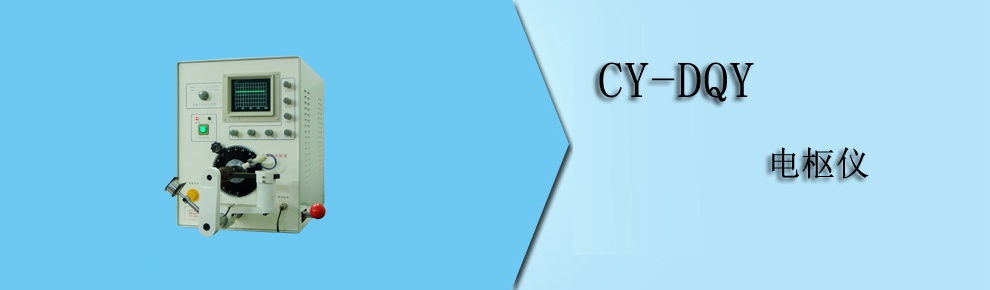

一、概述

依據國際有關對電樞品質檢測的相關標準以及國家對電樞檢驗的有關規(guī)范，要求對電樞匝間、層間、片間進行絕緣性能的檢測以及對接線、匝數、對地絕緣進行考核。

根據電磁感應原理，應用電子示波技術，集機電為一體，把在恒定磁場中旋轉的電樞所產生的電磁信號，經過特殊處理，在顯示器上顯示出檢測波形，通過對波形的觀察與分析，便能準確地判別出直流電樞或交流電樞的品質及各種故障的所在位置。

目前業(yè)內具有代表性的專用檢測儀器，其卓越的功能大大提高了電樞檢測水平和精度。因此廣泛地被微型電機、直流電機、電動工具、家用電器的生產制造商所選用。

適用于檢驗小型電樞的電氣性能。包括：匝間、片間、層間有無短路。接線是否正確，有無倒接、并接、反接、跨接、斷路，匝數是否正確，有無過多或過少，絕緣是否良好，有無電暈放電，氣隙放電。進行耐壓試驗，對地絕緣是否短路或擊穿，以及其他情況。

二、技術規(guī)格說明

（一）技術參數

1. 被檢驗電樞尺寸（特殊規(guī)格尺寸請?zhí)崆罢f明，以便定制）：

外徑：20—100mm

軸長：60～270mm

軸徑：φ4—18mm

2. 換向器直徑：φ10～60mm

3. 絕緣試驗電壓：四檔選擇0.5KV、1KV、1.5KV、2KV

（二）電氣部分

1. 額定工作電壓：AC220V 50Hz

2. 消耗功率：90W

3. 絕緣電阻：交流電線與機殼間的電阻>20MQ

4. 抗電強度：標準沖擊波3750V
