產品概述

    伴隨城網改造的全面展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因為電纜埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

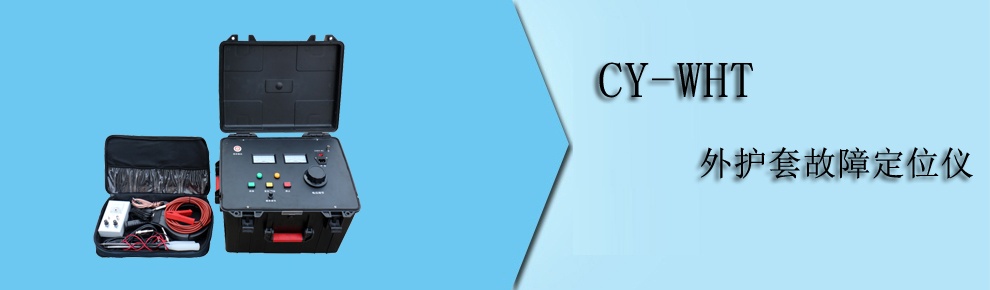

    外護套故障定位儀的輸出電壓為10KV 及以下，全面滿足中國國家標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位。快速準確查找10kv-500kv單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kv-10kv，1分鐘的直流耐壓實驗，是 10kv-500kv單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。

主要功能特點

1. ?電壓可調
2. ?頻率可調
3. ?過流保護
4. ?定點、耐壓一鍵切換
5. ?測試范圍無盲區
6. ?接收機靈敏度可調。
7. ?信號頻率調節
8. ?零位保護

主要技術指標

1. ?輸入電壓：220V（1±10%），50Hz（1±5%）
2. ?輸出電壓：0～10kV（方波）可調
3. ?輸出電流：max200mA
4. ?輸出容量：2kVA
5. ?頻率調節：Min:0.4Hz，Max:1Hz(范圍可調)
