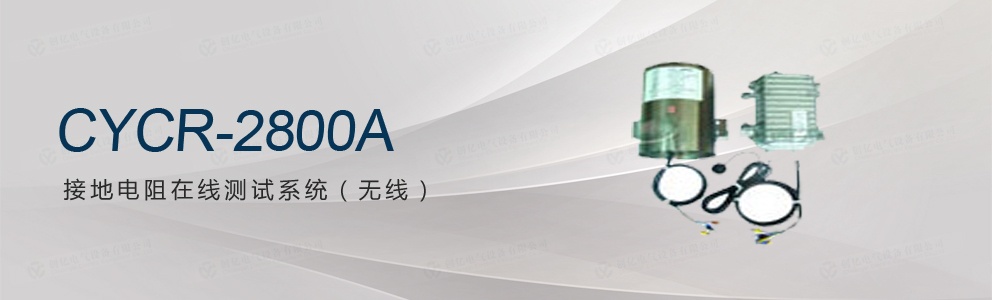

CYCR-2800A 接地電阻在線測試系統（無線）是我公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品，采用在線測試、非接觸測量、 地線穿心通過、無需自檢、實時檢測、遠程監控。內置傳感器與電路板，完全密封，具有防雨淋、防水、防塵功能，確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。

CYCR-2800A 接地電阻在線測試系統（無線）適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；鐵路設施接地；建筑接地、電氣設備接地等等。

CYCR-2800A 為無線網絡型，由RS232、RS485總線、GPRS收發模塊、手機卡、主通訊器（集中器）、監控軟件、電腦等組成，適合遠程在線監測，距離不受限制。

技術規格

功 能	回路接地電阻在線檢測、金屬回路聯結電阻在線檢測
電源接口	兩芯引線 （紅色---電源+；黑色---電源-）
通訊接口	RS485通訊，三芯引線（棕、藍色---信號+；綠、灰色---信號-；白、黃色---屏蔽地）電源-與屏蔽地
儀表電源	6VDC；Max:50mA
GPRS電源	9VDC/12VDC；Max:100mA
電阻量程	0.01-100Ω
分 辨 率	0.001Ω
精 度	±2%rdg±3dgt（20℃±5℃，70%RH以下）
通訊方式	RS232+RS485總線通訊+GPRS通訊
GPRS無線網絡點數	1～100個接地點；可擴展
通訊距離	距離不受限制
外形尺寸	約175mm×170mm×130mm
地線穿孔尺寸	Φ30mm，閉口式
安裝螺絲孔尺寸	Φ11mm
工作溫濕度	-20℃-55℃；20％RH-90％RH
換 檔	全自動換檔
地線干擾電流	應避免
外部磁場	＜40A/m
外部電場	＜1V/m
單次測量時間	約0.5秒
超量程指示	OLΩ符號數據格式輸出
功 耗	工作最大電流小于50mA
安 裝	地線穿心通過檢測儀中心孔
防護等級	電路板、傳感器完全密封；防雨淋、防塵功能。
供電方式	直接取電或太陽能電池板供電



基本配置

在線檢測儀	1臺
GPRS接收模塊	1臺
GPRS發送模塊	1臺
通訊器	1臺
RS232通訊線	2條
手機卡	2個（自購）
包裝箱	1套
用戶手冊、保修手冊、合格證	1套
太陽能電池板、蓄電池	1套（選購）

產品選型
CYCR-2800 接地電阻在線測試系統（有線）：

采用在線測試、非接觸測量、地線穿心通過、無需自檢、實時檢測、遠程監控。內置傳感器與電路板，完全密封，具有防雨淋、防水、防塵功能，確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。

本系統適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；鐵路設施接地；建筑接地、電氣設備接地等等。

本系統為有線網絡型，由RS232、RS485總線、主通訊器（集中器）、監控軟件、電腦等組成，適合于近距離或礦井下接地電阻檢測，約1500米內在線監測。
