產品概述

• CY-2138電纜故障定位測試系統適用于測試各種電纜，通信線和光纖。系統含 以下設備：
• CY-2138主機
• CY-2132R接收器
• 射頻感應跟蹤棒
• 電位差定位架
• 音頻聽診器和耳機
• 接地插腳

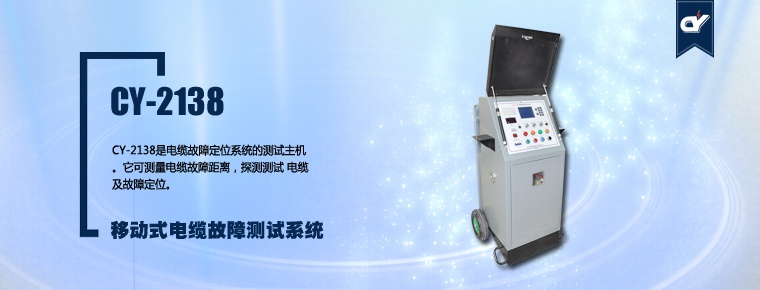

• CY-2138主機
• CY-2138是電纜故障定位系統的測試主機。它可測量電纜故障距離，探測測試 電纜及故障定位。
• 1.可探測的電纜故障類型
• 高阻閃絡
• 高阻泄漏
• 高/低阻接地
• 短路
• 開路
• 接觸不良

主要特點

• 高測量精度，清晰度1M；
• LCD屏，菜單顯示，功能按鈕，簡單操作；
• 不用燒穿就可探測高阻抗電纜故障；
• 顯示測試點與故障點之間的直接或相關距離；
• 自動搜索拐點波，方便測量電纜距離；
• 波形比較法探測不明故障；
• 測試電纜波速可校準；
• 保存，查看和打印測試數據和波形。

主要參數

• 輸入電源：AC220V，內置充電電池
• 最遠測試距離：32km
• 探測盲區：　　1m
• 讀數分辨率：　1m
• 沖擊電壓：DC 0～32kV
• 額定功率：1KVA
• 放電電容：8UF
• 放電能量：4096J
• 環境溫度：0～40oC
• 環境濕度：<75%RH
• 海拔高度：<1000m
• 絕緣等級：A級
• 尺寸： 750*570*1200mm
• 重量：128kg.
• CY-2132R電纜尋跡及故障定位儀
• CY-2132R是光纜、電纜故障定位測試的專用儀表，適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜電路的探測以及線纜埋深等測試。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。由于儀器采用了小型鎳鎘畜電池供電，因此儀器具有體積小，重量輕，耗電小，便于攜帶等優點，特別適用于野外作業。

• 最大尋跡定位距離：20km，或3km（Φ< 0.5）
• 準確定點的故障絕緣阻值：0～50MΩ
• 定位測試準確度：≤±10cm
• 探測線纜深度：≤3m
