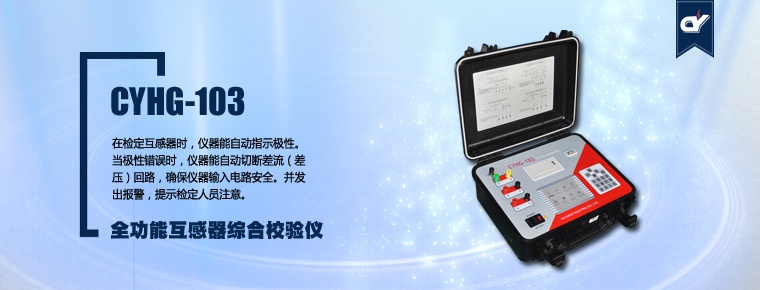

產品概述

• CYHG-103型中文大液晶互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采集分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
• CYHG-103型中文大液晶互感器校驗儀，可用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯。
• 在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
• 在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。
• 設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
• 設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。

主要技術參數

• ★溫度 :5 ℃ --40 ℃    相對濕度 :<80%(25 ℃ )    海拔高度 :<2500 m
• 電源頻率 :50Hz ± 0.5 Hz     電源電壓 :220V ± 5V
• ★測量范圍 :
• 同相分量 (%): 0.0001 ～ 200.0           分辨率 :0.0001
• 正閃分量 ( 分 ):0.001 ～ 700.0           分辨率 :0.001
• 阻抗 ( Ω ): 0.0001 ～ 20.0                分辨率 :0.0001
• 導納 (ms) ： 0.0001 ～ 20.0               分辨率 :0.0001
• ★基本誤差 :
• 同相分量 : Δ X= ±（ X × 2% ＋ Y × 2% ）± Dx  ( 有 1 級可選 )
• 正交分量 : Δ Y= ±（ X × 2% ＋ Y × 2% × 34.48 ）± Dy  ( 有 1 級可選 )
•            “ X ”、“ Y ”——儀器的顯示值
• “ Dx,Dy ”——儀器的量化誤差
• Dx=2, Dy=5
• 百分表： 2.0 級
